蛍光灯の改造

シンク上の蛍光灯がちらつく。最初は蛍光管かグロー管の劣化と思ったんだけど、こいつはグロー管無しのインバータタイプ。なので蛍光管を交換したけど、暫くするとまたちらつく様になり、再度交換しても直ぐまたちらつき始める。これはインバータがおかしくなってるなとは思ったんだけど、蛍光灯部分をバラしても回路が入っていない。どうも別の所に回路があるっぽい。面倒そうなので、取りあえずインバータ用の LED 蛍光管を買って取り替えてみた所、ちらつかずに点灯したので使ってたんだけど、半年ぐらいしてからまたちらつき始めた。これはインバータがよりおかしくなってきたか、蛍光管が壊れたかだなぁ。再度インバータ用の LED 蛍光管を買うという手もあったけど、普通の LED 蛍光管に比べて割高だし、売ってる所も限られるので、この機に本腰入れて直結改造する事にした。

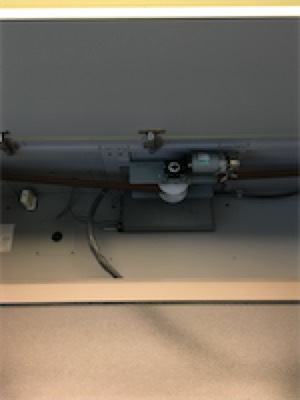

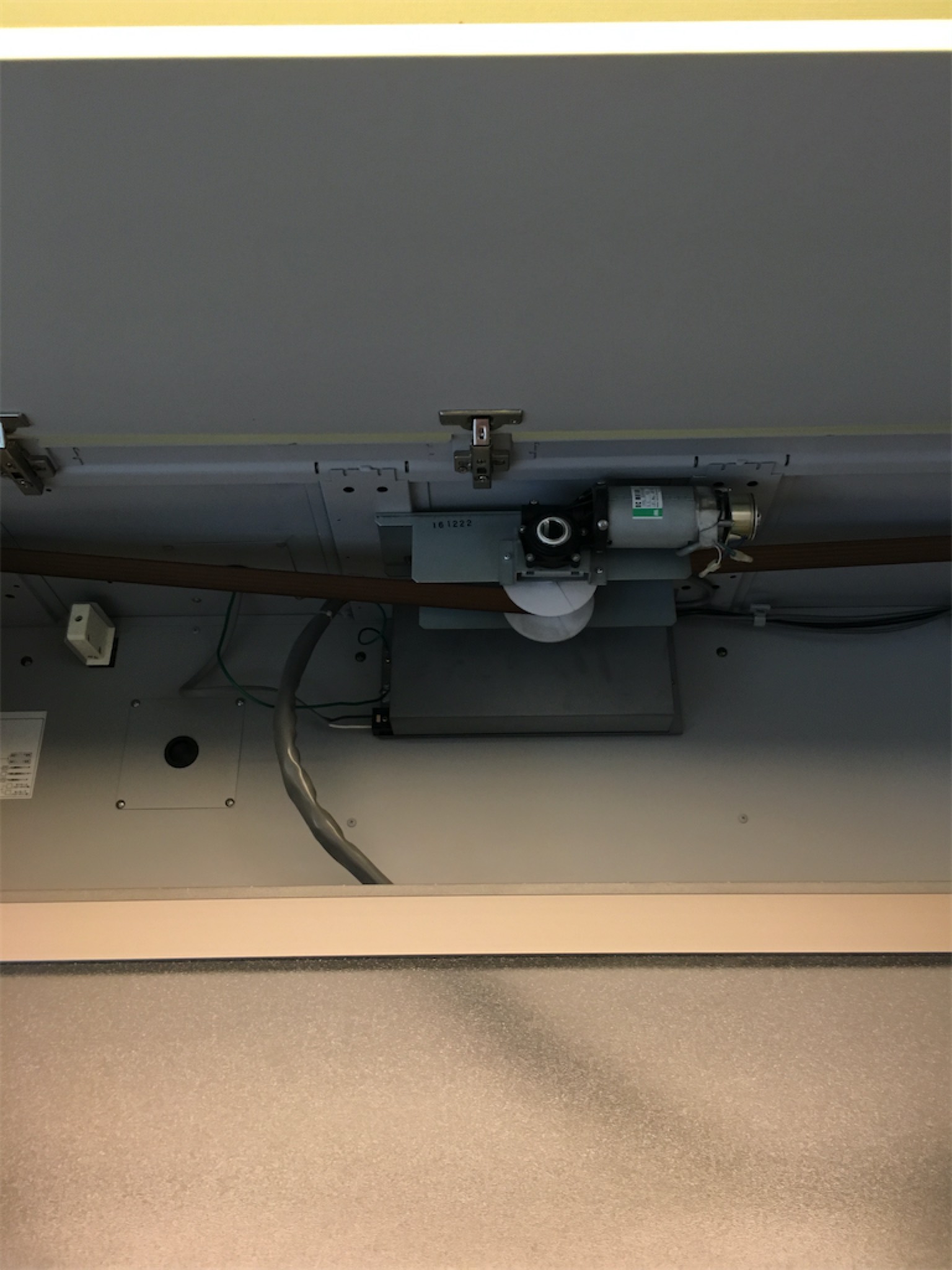

	うちのキッチンには電動昇降式の水切り台が付いていて、照明器具はその底に組み込まれている。そして、蛍光灯のインバーター回路はどうやら昇降機の制御器坂内に入ってるみたい。この奥に見える箱が制御基板。

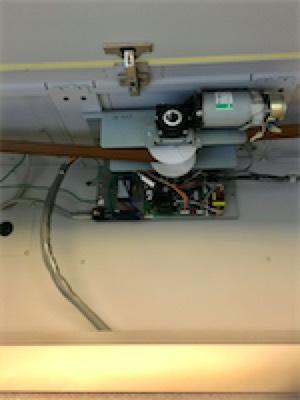

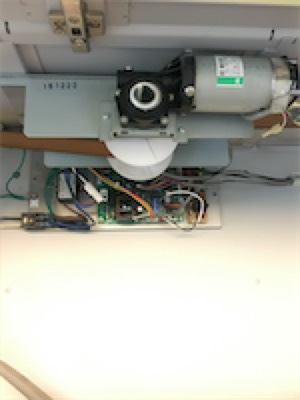

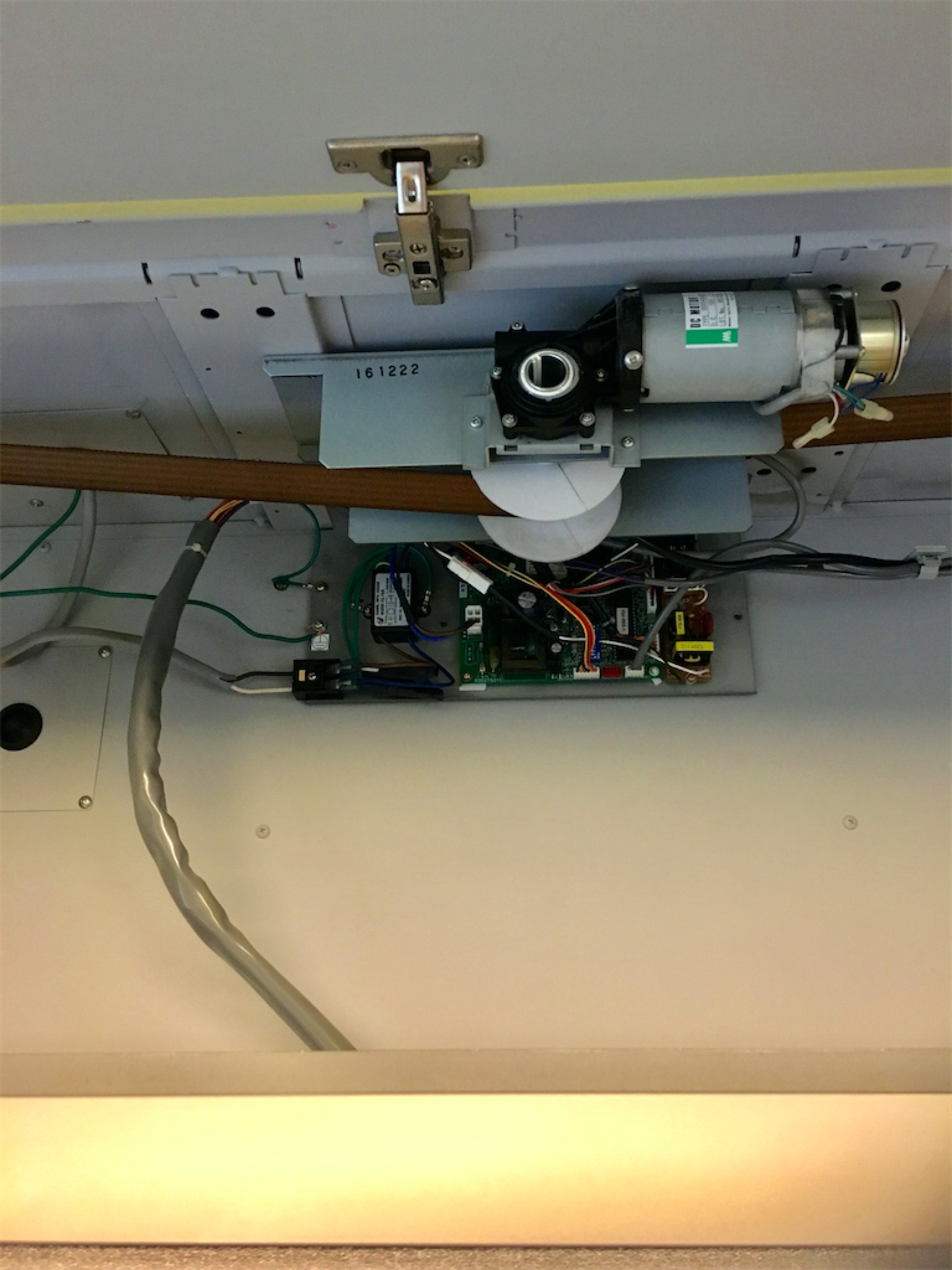

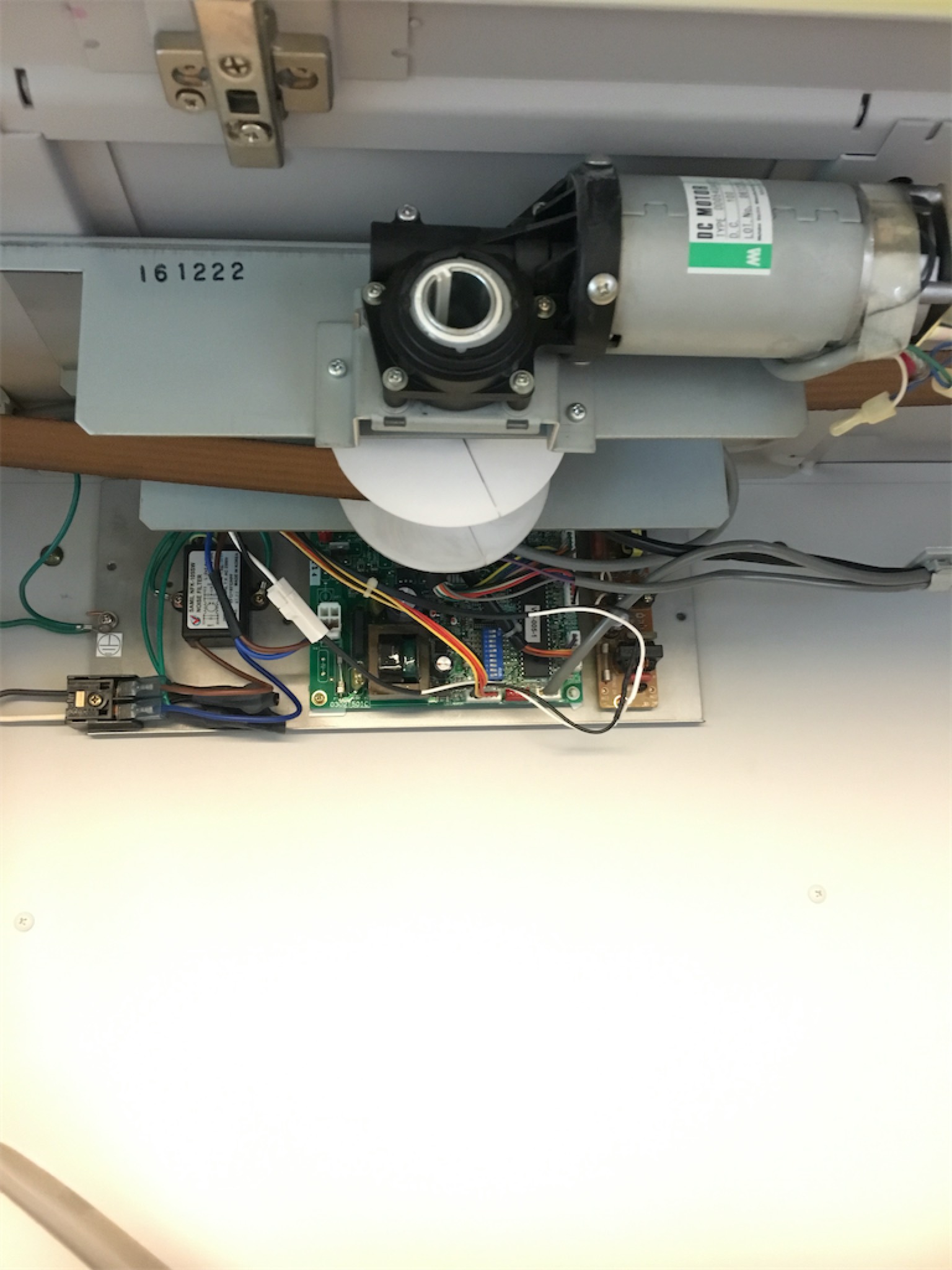

	カバー外してみた。左奥に貼ってあった回路図と照らし合わせたのと、器具から伸びている配線を辿った結果、右端の独立した基板がどうやらインバータの様。

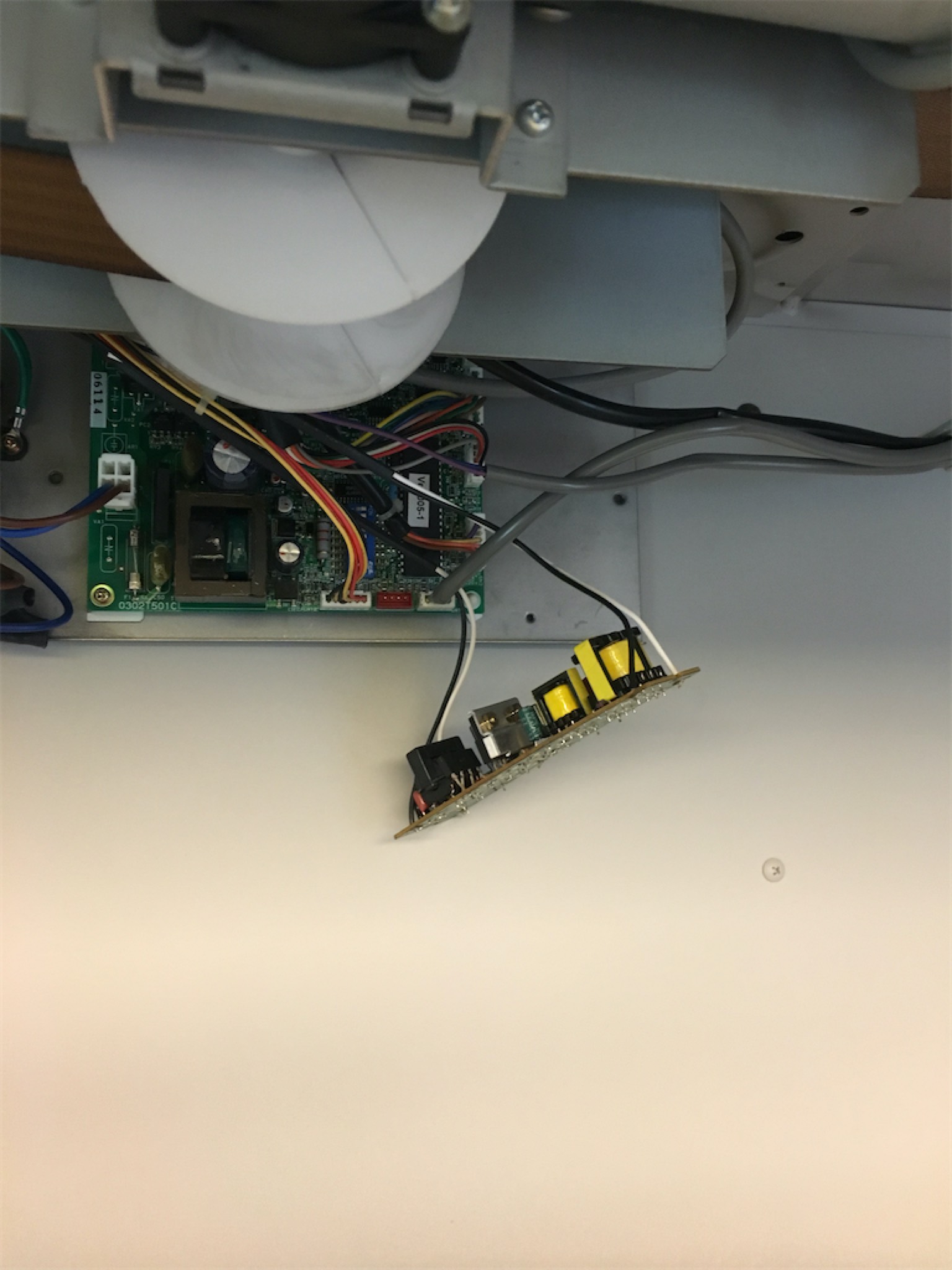

	インバータ基板だけ外す。

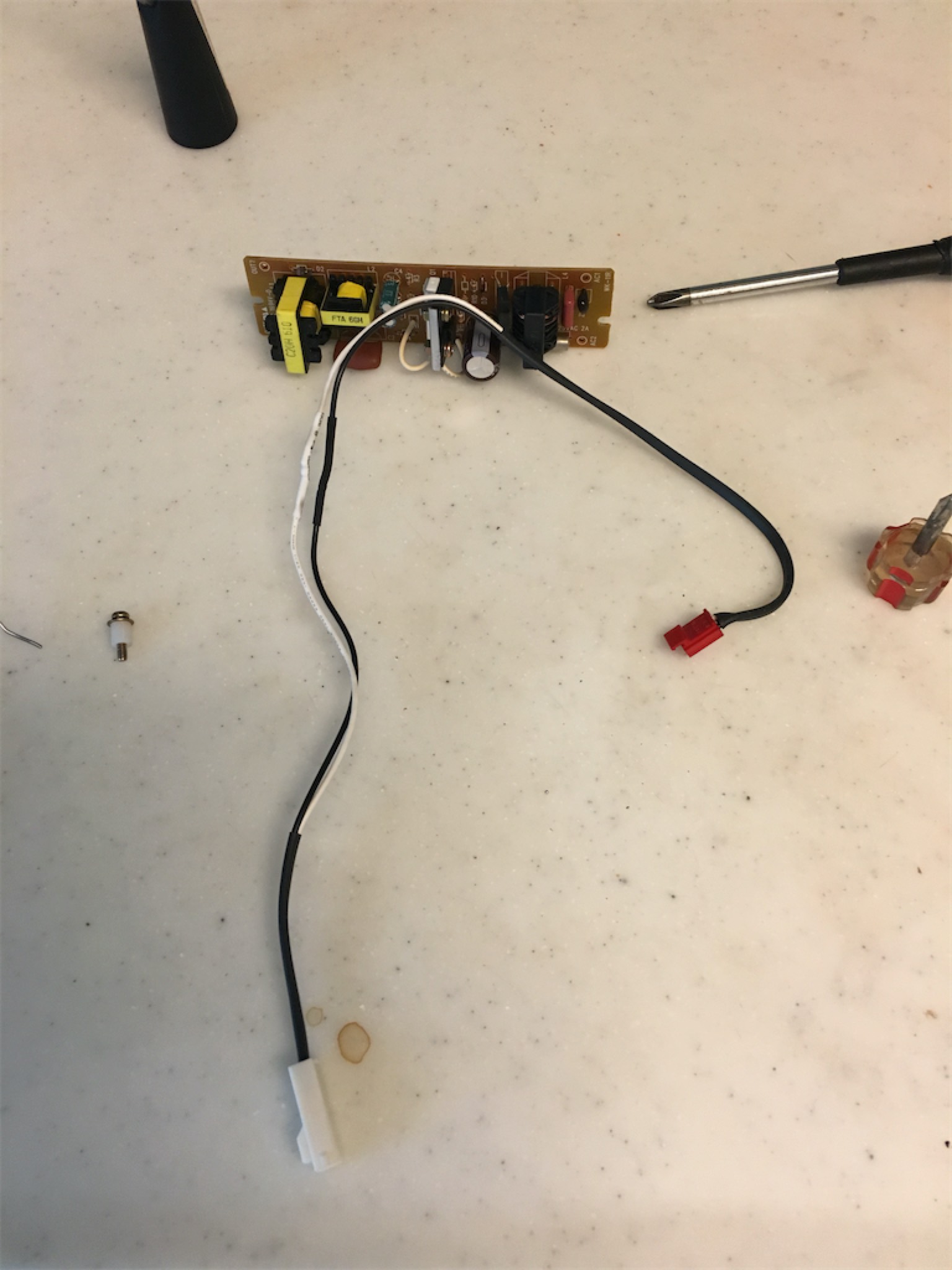

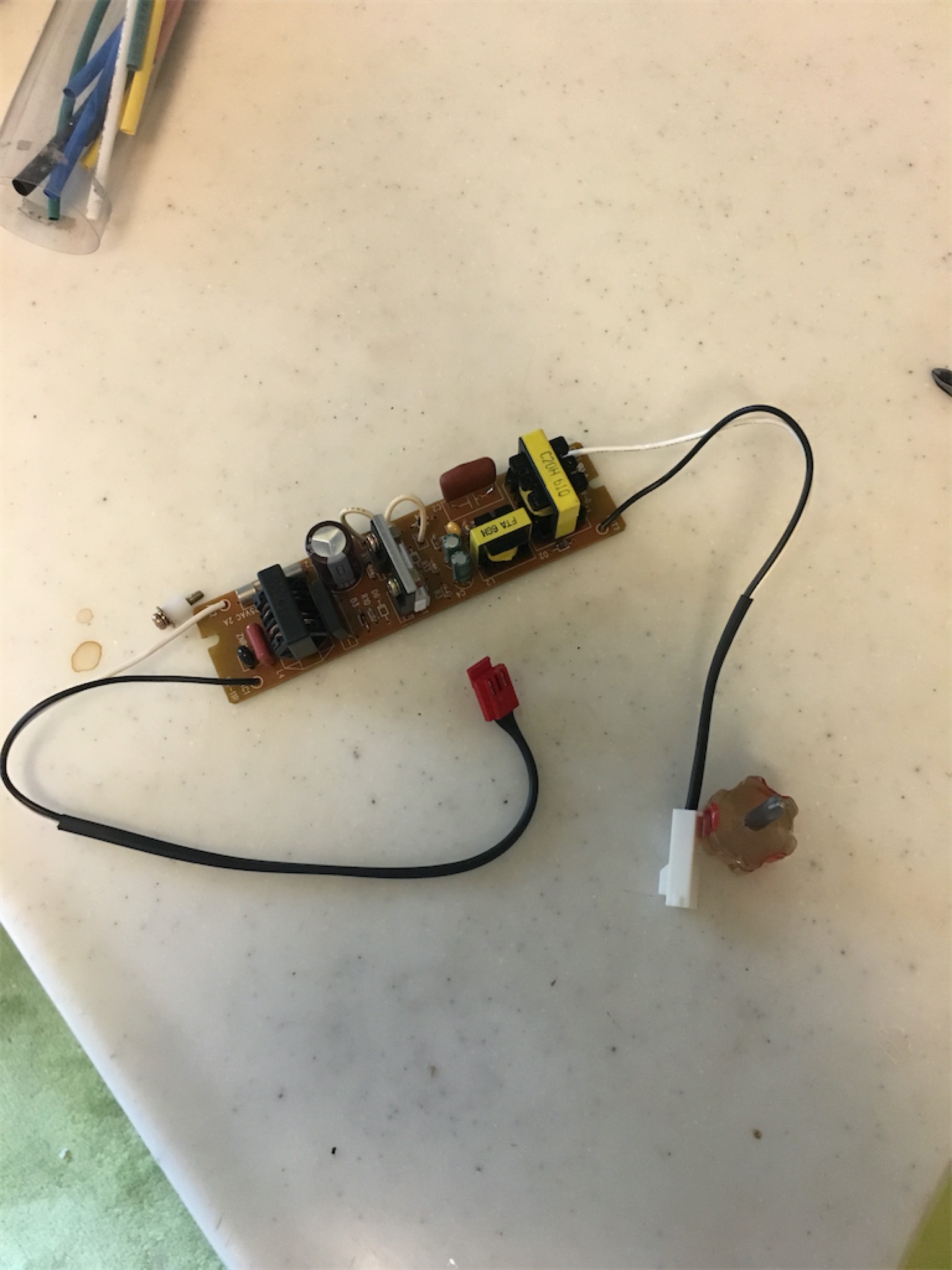

	左側から AC100V を入力して、周波数変換して右から出力してる。
	基板から配線を外して直結。ヒューズを挟んだ方が安全なんだろうけど、いいや (^^;
	別にインバータ回路はいらないんだけど、気は心でそれも戻しておく。
あとは LED 蛍光管に合わせて器具側の処理。インバータ式の蛍光灯は、両側に＋とー（接地と被接地）の線がペアで配線されている。要は左右のフィラメントが並列に電源に接続されている。それに対してグロー式だと、左右に＋とーが１本ずつ配線され、蛍光管の残り１本の端子がグロー管を挟んで結ばれている。左右のフィラメントが直列で配線されている訳だね。購入した LED 蛍光管はグロー式にそのまま使えるタイプなので、左右にそれぞれ＋とーを接続してやらないといけないんだけど、うちの器具はインバータ式なので、左右に＋−の２本ずつが配線されている。なので左右それぞれ片側の配線をカットして、＋−が片方ずつに振り分けられる様にした。また、途中にノイズ除去用だと思われるコンデンサーがあったので、それも除去。で、配線が完了してスイッチを入れると、瞬間に点灯。明るいし照射範囲も問題ないし、何よりも全然ちらつかない（笑）これで一安心だね。
